Konfigurasi AP Wireless

Posted by Anonymous at Friday, December 24, 2010 Label:
Konfigurasi AP Wireless Linksys

1. Pastikan PC/laptop yang terhubung dengan AP-Linksys dalam keadaan DHCP. Masukkan IP default AP pada address bar web browser. Log in menggunakan username dan password default dari AP


2. Setting tab Menu setup seperti hal berikut :

  • Internet Setup

  • Internet Connection type : Static IP

  • Internet IP Address :172.17.10.8

  • Subnet Mask : 255.255.0.0

  • Gateway : 172.17.10.1

  • Static DNS 1 :10.10.10.3

  • Optional Setting

  • Router Name : WRT54G (default)

  • Host Name : (kosong)

  • Domain Name : (kosong)

  • MTU : Auto (default)

  • Network Setup

  • Local IP Address : 192.168.248.2

  • Subnet Mask : 255.255.255.0

  • Network Address Server Setting DHCP Server : Disable (Access Point memberikan alamat IP pada masing-masing Host secara manual)

  • Klik Save Settings

3. Jaringan kita akan terputus (karena telah terkonfigurasi Local IP Address) dengan kelas yang berbeda dari sebelumnya.
4. Agar dapat melanjutkan konfigurasi kita menyetting IP Address dengan menyesuaikan kelasnya (IP 192.168.248.5 subnet mask 255.255.255.0 dan default gateway 192.168.248.1).
5. Ketikkan 192.168.2482 pada kolom address bar web browser

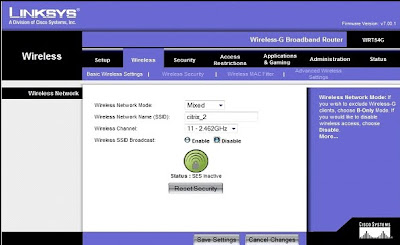

6. Klik Tab Wireless, lalu konfigurasi hal berikut :

  • Wireless Network Mode : Mixed (default Access Point yang akan support pada standard 802.11b dan 82.11g)

  • Wireless Network Name (SSID) : citrix_2 (Nama Access Point yang akan terdeteksi di jaringan wireless )

  • Wireless Channel : 11-2.462 GHz (default yang digunakan)

  • Wireless SSID Broadcast : Enable (SSID akan dibroadcast ke jaringan wireless)

  • Klik Save Settings


7. Klik Tab Menu Administration, lalu konfigurasi hal berikut :

# Router Password

  • Password : tkj

  • Re-Enter to Confirm : tkj

  • Save Settings


8. Muncul kotak dialog dimana harus menggunakan pssword baru.

Konfigurasi Client Bridge Wireless (MINITAR)

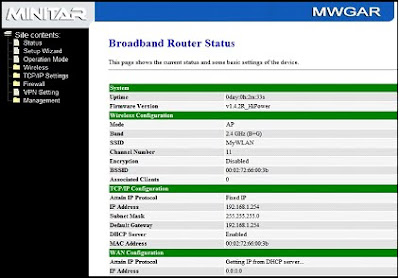

1. Pastikan PC/laptop yang terhubung dengan minitar dalam keadaan DHCP, masukkan IP default MINITAR pada Address bar web browser.

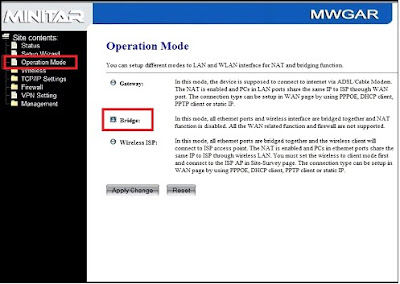

2. Mengubah operation mode, yaitu dimana Minitar ini akan ingin digunakan sebagai apa. Karena kita akan memfungsikan Minitar ini menjadi fungsi bridging maka kita memilih mode bridge. Jika sudah klik Apply Change.



3. Konfigurasi ke wireless, lakukan konfigurasi seperti berikut :

  • Basic Settings

  • Mode : Minitar ini kita fungsikan sebagai client bridge ( hanya sebagai penerima dari Access Point ).

  • SSID : untuk SSID (default) karena selanjutnya akan menghubungkan Minitar ini dengan Acccess Point.

  • Apply Changes

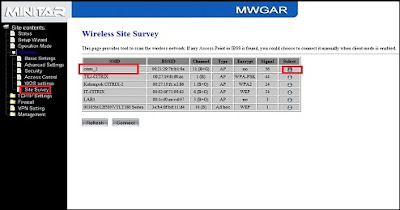

  • Site Survey

Jjika SSID Access Point yang telah kita konfigurasi pertama belum terdeteksi, maka klik refresh.

SSID telah terdeteksi, maka selanjuutnya tinggal klik connect pada SSID kita yang telah terkonfigurasi.


4.Untuk memastikan fungsi bridging dari Minitar telah terhubung atau belum dengan Access Point, maka dapat melakukan cek pada tab basic setting. SSID sudah sesuai ataukah belum.
5. Setting LAN, seperti dibawah ini:
- IP Address = 192.168.248.3
- Subnetmask = 255.255.255.0
- Default gateway = 192.168.248.1
-DHCP = Disable, lalu Apply Changes
6. Agar dapat melanjutkan konfigurasi kita setting IP Address dengan menyesuaikan kelasnya. (IP 192.168.248.5 subnet mask 255.255.255.0 dan default gateway 192.168.248.1)
7. OK --> OK pada LAN. Cek pada command prompt, start --> run --> cmd
8. Setelah muncul kotak command prompt ketikkan 192.168.1.1 kemudian tekan enter.
9. Buka kembali web browser. Pada address ketikkan 192.168.248.3
10. Pilih menu Management, yang perlu di konfigurasi sbb:
# Time zone setting
- Current Time
- Time zone select
--> Apply changes
 # Password
- User name = di isi sesuai keinginan (citrix)
- Password = di isi sesuai keinginan (tkj)
- Confirm password = (tkj)
--> Apply changes
11. Selanjutnya akan muncul kotak dialog, dimana harus log in dengan user dan password baru.


UJI COBA
1. Lakukan setting IP Address ( menyesuaikan kelasnya). IP 192.168.248.5 subnet mask 255.255.255.0 dan default gateway 192.168.248.1
2. Jika sudah test ping ke Minitar dan Linksys dengan menggunakan command prompt, start --> run.
3. Setelah masuk ke jendela command prompt, ketikkan 192.168.48.2 (IP Linksys) dan 192.168.248.3 (IP Minitar) enter. Jika hasilnya "reply from 192.168.248.1: bytes....." artinya koneksi Linksys telah Sukses.
Dan "reply from 192.168.248.3 : bytes......." artinya koneksi Minitar juga telah berhasil.

Setting Security Mode-WEP (Linksys)

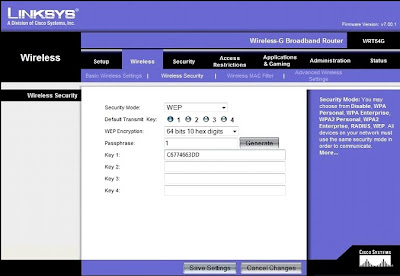

1. Pilih menu Wireless Security
2. Yang perlu di konfigurasi :
- security mode = WEP
- Default transmit key = 1 (default)
- WEP Encryption = 64 bits 10 hex digits (akan ada pilihan, 64 bits atau 128 bits)
- Passphrase = 1 --> Generate
- Maka akan dihasilkan 4 buah key dengan panjang 10 digits heksa (64bit) atau 26 digit heksa (128 bit seperti pada gambar di bawah ini.
3. Save settings

Setting Security Mode-MAC Filtering (Linksys)
1. Ada 2 metode filtering :
a. Prevent : Memblokir access dari daftar MAC
b. Permit Only : hanya memperbolehkan akses dari daftar MAC
2. Klik edit MAC Filter List --> isikan alamat MAC Address --> save setting

Uji Coba Security Client
1. Aktifkan wireless pada laptop

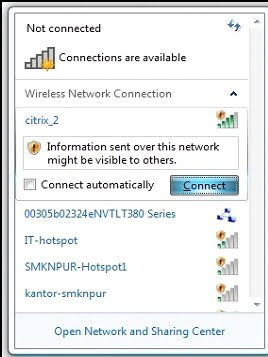

2. Muncul SSID yang telah dikonfigurasi sebelumnya --> double klik pada SSID tersebut/klik connect --> muncul kotak dialog "Type the network security key" --> masukkan key yang telah dikonfigurasi sebelumnya.

3. Setelah memasukkan key maka kita dapat tehubung dengan jaringan citrix_2. (menandakan bahwa konfigurasi WEP telah berhasil)
4. Mencoba hasil security MAC Filter, berjalan dengan baik ataukah tidak. Untuk mencobanya, dapat menggunakan wireless.
Langkah-langkanya sbb:
# Client Permit Only
Untuk client yang diizinkan, maka dapat langsung terhubung ke AP
# Client Prevent

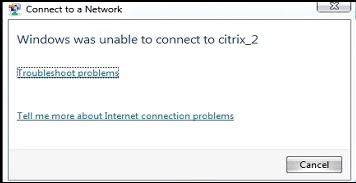

Untuk client yang tidak diizinkan, maka saat connect ke citrix_2 akan muncul kotak dialog "windows was unable to connect to citrix_2"


Konfigurasi security telah berhasil, maka wireless SSID broadcast akan di disable. Karena AP akan dihubungkan melalui kabel UTP

Uji Coba Client
Untuk dapat terhubung ke internet langkah awal yang harus dilakukan adalah:
1. Setting IP (agar sekelas dengan mikrotik)
- IP Address : 172.17.10.11
- SubnetMask : 255.255.0.0
- Default Gateway : 172.17.10.1
- Primary DNS : 10.10.10.3
2. Test ping melalui command prompt : 172.17.10.1, 10.1010.2, 10.10.10.3, 202.110.102.2, 202.110.102.1, 10.210.254.2

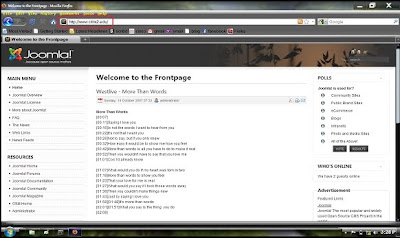

3. Masuk ke web browser. Ketikkan www.citrix2.edu pada address bar. Jika berhasil maka akan muncul seperti tampilan di bawah ini.
4. Ketikkan mail.citrix2.edu pada address bar. Masukkan username dan password --> Log in
5. Untuk testing pengiriman mail (user citrix ke tkj). Compose --> ketikkan alamat yang akan dikirimi pesan --> send
6. Log in user tkj (cek pesan yang telah dikirim oleh citrix)
7. Ketikkan ftp.citrix2.edu pd address bar. Log in dengan memasukkan password dan username.
8. Untuk testing download file
Klik pada file yang akan didownload --> save file/download file apabila menggunakan IDM
9. Ketikkan 172.17.10.1 dalam address bar. Muncul grafik berikut.
10. Ketikkan www.indowebster.com (untuk proxy)
